100G QSFP28 ER4 光模块的典型传输距离是多少？
100G QSFP28 ER4 典型面向 40km 级单模链路，采用双工 LC 接口。实际工程距离需要结合光纤衰耗、连接点、色散余量和收发光功率共同确认。
100G / 200G Product Detail

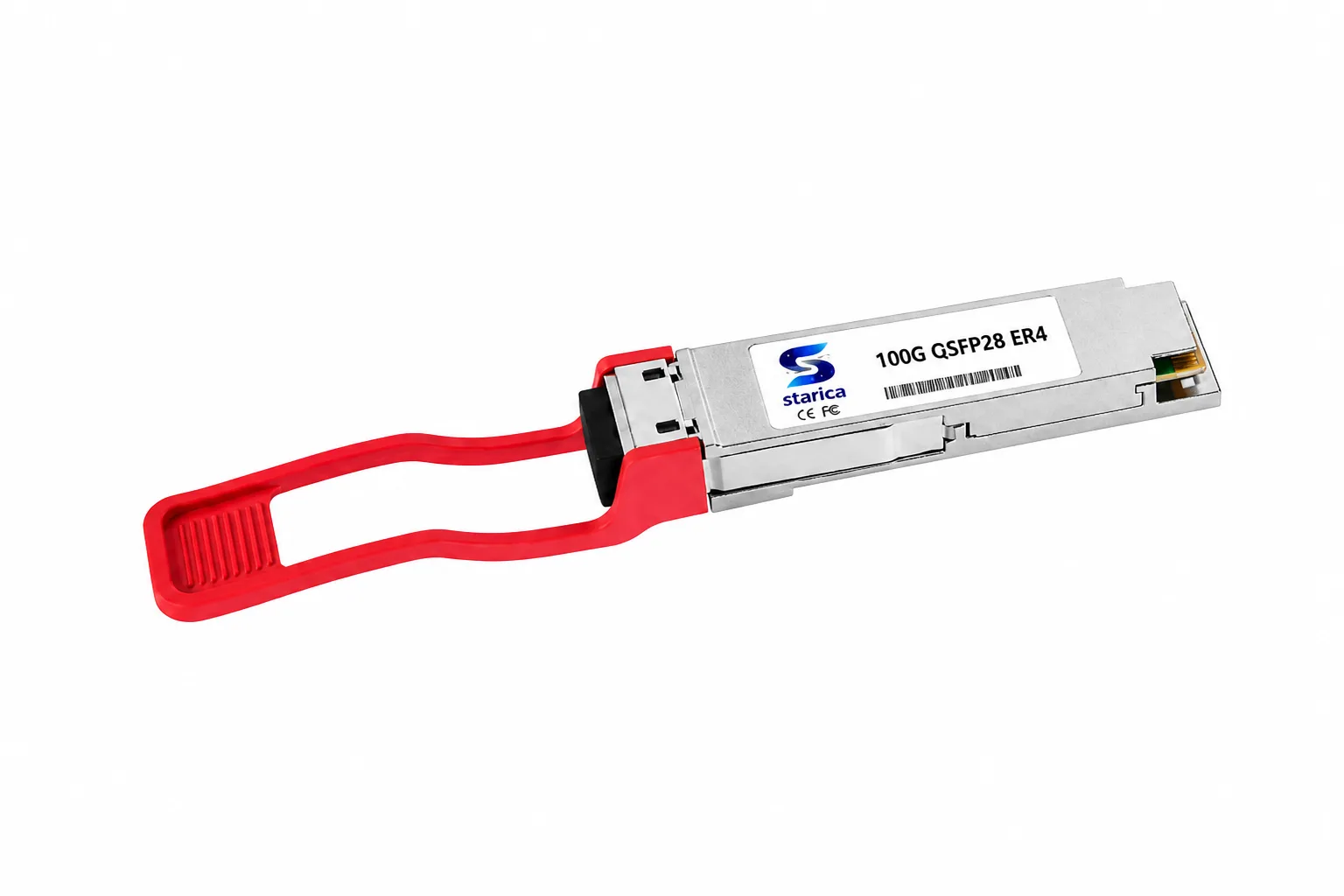

100G QSFP28 ER4
面向 40km 单模长距链路的 100G QSFP28 ER4 光模块，适合城域边缘、园区远距和跨站点互联。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- QSFP28 ER4
- 光接口
- Duplex LC
- 典型距离
- 40km
- 传输介质
- Single-mode Fiber
QSFP28100GBASE-ER440km SMFDuplex LC
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
100G QSFP28 ER4 采用四波长单模传输和双工 LC 接口，用于 40km 级 100GbE 长距连接。该类链路对光功率预算、色散余量和接收过载更敏感，短距离调试或现场衰耗较小时还应评估是否需要光衰减器。
-
100GBASE-ER4：适合 40km 级标准单模长距 100GbE 链路。
-
四波长单模复用：通过一对单模光纤承载 100G 长距业务。
-
双工 LC 接口：适配园区、城域边缘和跨站点双芯单模资源。
-
长距项目验证：需要结合衰耗、色散、接收过载和设备兼容完成链路确认。
选型与部署提示
- ER4 链路应结合实际衰耗和色散预算进行设计；短距离或低衰耗测试时需评估接收过载与光衰减器。
- 40km参数用于产品定义与样品选型；需重点验证色散、接收过载、短距衰减器、全温功率漂移和目标主机散热能力。
产品名称
100G QSFP28 ER4
基础型号
ST-100G-QSFP28-ER4-40KM-LC
产品方向
4通道LAN-WDM长距方案，接收侧可采用SOA/PIN或等效实现
封装类型
QSFP28
传输速率
4x25.78125Gb/s NRZ，103.125Gb/s aggregate
规格依据
IEEE 802.3ba 100GBASE-ER4 / QSFP28 MSA / SFF-8636
发射器 / 接收器
长距 WDM 发射与接收方案，按具体 P/N 确认
接口类型
Duplex LC
光纤类型
Single-mode Fiber
传输方式
四波长 WDM 单模长距传输
传输距离
40km
每通道平均输出光功率
-2.9~ +4.5dBm方向
每通道接收窗口
-20.9~ -3.9dBm方向
管理能力
数字诊断与 I2C 管理，按具体 P/N 确认
最大功耗
≤6.5W目标，需确认主机功耗等级
温度等级
C：0~70℃；工业温版本需专项评估
工程要求
核算色散、连接损耗、接收过载与衰减器需求
链路要求
确认衰耗、色散余量、接收过载和衰减器需求
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 温度 | 接口 | 光纤 | 传输距离 | 每通道输出 | 每通道接收窗口 |
|---|---|---|---|---|---|---|
| ST-100G-QSFP28-ER4-40KM-LC-C | 0~70℃ | Duplex LC | G.652 SMF | 40km | -2.9~ +4.5dBm方向 | -20.9~ -3.9dBm方向 |
| ST-100G-QSFP28-ER4-40KM-LC-I | -40~85℃ | Duplex LC | G.652 SMF | 40km目标 | 待工业温与散热验证 | 待工业温与链路验证 |
系列选型对比
| 100G 方向 | 接口 | 介质 | 典型距离 | 主要场景 |
|---|---|---|---|---|
| SR4 | MPO-12 | MMF | 70m OM3 / 100m OM4 | 机房内多模短距 |
| PSM4 | MPO-12 | SMF | 500m | 并行单模与分支链路评估 |
| DR1 | Duplex LC | SMF | 500m | 单波长 PAM4 数据中心互联 |
| FR1 | Duplex LC | SMF | 2km | 单波长 PAM4 机房间互联 |
| CWDM4 | Duplex LC | SMF | 2km | 数据中心双芯单模互联 |
| LR1 | Duplex LC | SMF | 10km | 单波长 PAM4 园区与边缘上联 |
| LR4 | Duplex LC | SMF | 10km | 园区与跨楼宇 |
| ER4 | Duplex LC | SMF | 40km | 城域边缘与跨站点 |
| AOC | QSFP28 to QSFP28 | Active Optical Cable | 按订购长度 | 机柜内及相邻机柜 |
| DAC | QSFP28 to QSFP28 | Passive Twinax | 按订购长度 | 机柜内超短距直连 |
| Breakout AOC | QSFP28 to 4xSFP28 | Active Optical Cable | 按订购长度 | 100G 到 4x25G 有源分支 |
| Breakout DAC | QSFP28 to 4xSFP28 | Passive Twinax | 按订购长度 | 100G 到 4x25G 机柜内分支 |
- 城域边缘互联
- 园区远距骨干
- 跨站点 100G 链路
- 运营商传输网络
Selection FAQ
100G QSFP28 ER4 常见选型问题
100G ER4 和 100G LR4 有什么区别？
LR4 通常用于 10km 级单模链路，ER4 面向 40km 级长距链路。ER4 对光功率预算、色散和接收过载更敏感，项目验证要求也更高。
100G ER4 短距离测试是否需要光衰减器？
当测试链路很短或总衰耗较低时，需要先核对模块接收过载指标和实测接收光功率，再判断是否配置光衰减器，不能仅按距离直接决定。
