100G / 200G Product Detail

100G QSFP28 FR1

面向 2km 双芯单模链路的 100G QSFP28 FR1 单波长 PAM4 光模块，适合数据中心汇聚和机房间互联。

产品规格资料

页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。

产品方向
QSFP28 FR1
光接口
Duplex LC
典型距离
2km
传输介质
Single-mode Fiber
QSFP28100GBASE-FR1Single Lambda2km SMF
返回 100G / 200G 系列
100G QSFP28 FR1 单波长光模块产品形态示意图

Specs & Features

特性与参数

如需最新规格书和样品，请联系 sales@staricatech.com。

产品概述

100G QSFP28 FR1 在光侧使用单通道 100G PAM4 信号，通过双工 LC 和一对单模光纤提供 2km 级连接。它与 CWDM4 都能覆盖常见数据中心 2km 链路，但 FR1 为单波长架构，CWDM4 为四波长 25G NRZ 复用，两种 PMD 不能仅依据距离和接口判断互通。

  • 单波长 100G PAM4：降低光侧波长数量，适合新一代 100G 单波长链路。

  • 2km 双芯单模：采用双工 LC，面向数据中心 Leaf-Spine 和机房间互联。

  • 布线形态清晰：可使用常见双芯 LC 单模跳线，但需核对现场链路损耗。

  • 互操作优先：主机接口、FEC、DSP/gearbox 和对端 FR1 能力必须共同确认。

选型与部署提示

  • FR1 与 CWDM4 虽然常见距离和接口相同，但调制方式、波长结构和互操作规范不同，不能直接混接。
  • 部署前应确认主机 FEC、端口功耗、模块 DSP/gearbox、链路总损耗和对端 FR1 支持情况。
  • 参数按100GBASE-FR1单波长PAM4方向整理；需验证2km色散与链路预算、主机侧DSP/FEC以及与FR1对端的互操作。

Selection FAQ

100G QSFP28 FR1 常见选型问题

100G QSFP28 FR1 光模块可以传输多远？

100G QSFP28 FR1 典型采用双工 LC 接口，在单模光纤上支持 2km 级传输，适用于数据中心汇聚、Leaf-Spine 和机房间互联。实际距离需结合链路总损耗确认。

100G FR1 和 100G CWDM4 有什么区别？

FR1 使用单波长 100G PAM4；CWDM4 使用四个 CWDM 波长承载 4 路 25G NRZ。两者都常用双工 LC 并覆盖 2km，但光接口不同，不能默认互通。

部署 100G FR1 前需要确认哪些主机条件？

应确认目标设备的 QSFP28 端口能力、FEC 模式、模块功耗窗口、EEPROM 兼容编码以及对端是否为匹配的 FR1 光接口，具体要求按订购版本验证。

Related Products

相关 100G / 200G 产品

查看产品中心 →
100G QSFP28 DR1 单波长光模块产品形态示意图

100G QSFP28 DR1

采用单波长 100G PAM4 和双工 LC 接口的 QSFP28 DR1 光模块，典型用于 500m 级单模数据中心链路。
100G QSFP28 CWDM4 单模光模块产品形态示意图

100G QSFP28 CWDM4

采用四波长 CWDM 和双工 LC 接口的 100G QSFP28 光模块，适合 2km 级数据中心单模互联。

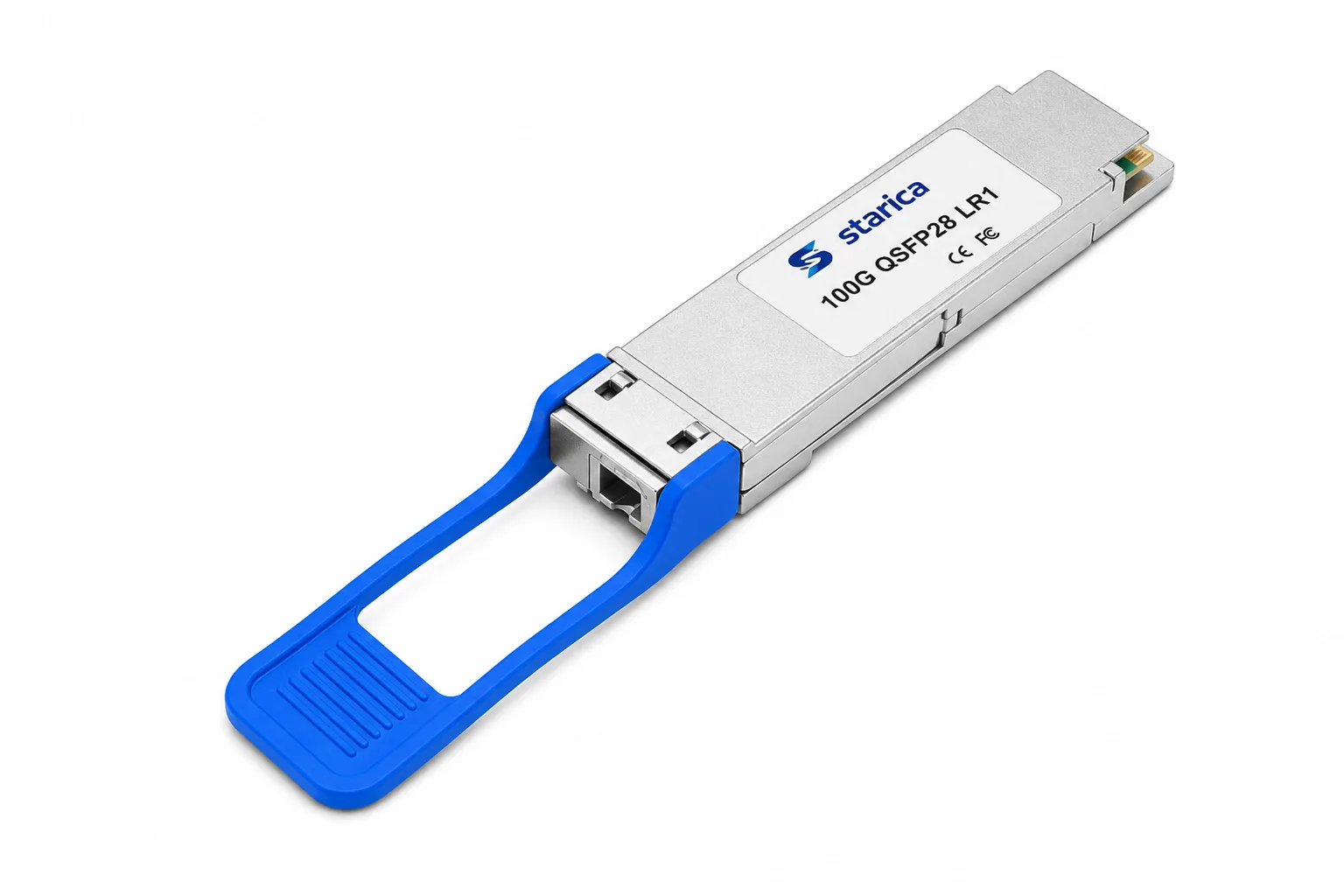

100G QSFP28 LR1 单波长光模块产品形态示意图
