100G / 200G Product Detail

100G QSFP28 DR1

采用单波长 100G PAM4 和双工 LC 接口的 QSFP28 DR1 光模块，典型用于 500m 级单模数据中心链路。

产品规格资料

页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。

产品方向
QSFP28 DR1
光接口
Duplex LC
典型距离
500m
传输介质
Single-mode Fiber
QSFP28100GBASE-DRSingle Lambda500m SMF
返回 100G / 200G 系列
100G QSFP28 DR1 单波长光模块产品形态示意图

Specs & Features

特性与参数

如需最新规格书和样品，请联系 sales@staricatech.com。

产品概述

100G QSFP28 DR1 在光侧使用单通道 100G PAM4 信号，在一对单模光纤上提供 500m 级 100GbE 连接。相比同距离的 PSM4，DR1 可使用双工 LC 和两芯光纤，减少并行光纤芯数；部署时必须确认主机电接口、FEC、模块 DSP/gearbox 方案和对端是否支持相同的 100G 单波长光接口。

  • 单波长 100G PAM4：光侧通过一条高速光通道承载 100G 业务。

  • 500m 双芯单模：采用双工 LC，适合数据中心短距单模互联。

  • 减少光纤芯数：相比 MPO 并行单模 PSM4，可复用常见双芯 LC 单模布线。

  • 主机与 FEC 验证：端口电接口、DSP/gearbox、FEC 和对端光接口需按具体版本确认。

选型与部署提示

  • DR1 与 PSM4 虽然都可覆盖 500m 级链路，但光接口和光通道结构不同，不能直接互通。
  • 用于 400G DR4 分支时，需要同时确认 400G 端口拆分模式、光纤连接方案、FEC 和两端模块互操作性。
  • 参数按100GBASE-DR单波长PAM4方向整理；QSFP28主机侧电接口、DSP/gearbox、FEC与对端PMD必须成套验证。

Selection FAQ

100G QSFP28 DR1 常见选型问题

100G QSFP28 DR1 光模块的接口和距离是什么？

100G QSFP28 DR1 通常采用双工 LC 接口，在单模光纤上用于 500m 级传输，光侧使用单波长 100G PAM4 信号。最终距离和光功率窗口以具体订购规格书为准。

100G DR1 和 100G PSM4 有什么区别？

DR1 使用单波长 PAM4 和双工 LC，仅需两芯单模光纤；PSM4 使用 4 路 25G 并行单模和 MPO-12。两者距离相近，但接口、光纤芯数和光通道不同，不能直接混接。

100G DR1 能否连接 400G DR4 分支端口？

可以作为分支方向评估，但是否可用取决于 400G 主机端口是否支持 4x100G 拆分、模块与线缆接口、FEC 配置以及两端光接口互操作性，需要按目标平台验证。

Related Products

相关 100G / 200G 产品

查看产品中心 →
100G QSFP28 PSM4 并行单模光模块产品形态示意图

100G QSFP28 PSM4

采用 MPO-12 接口和 4 路并行单模传输的 100G QSFP28 PSM4 光模块，典型用于 500m 级数据中心链路。

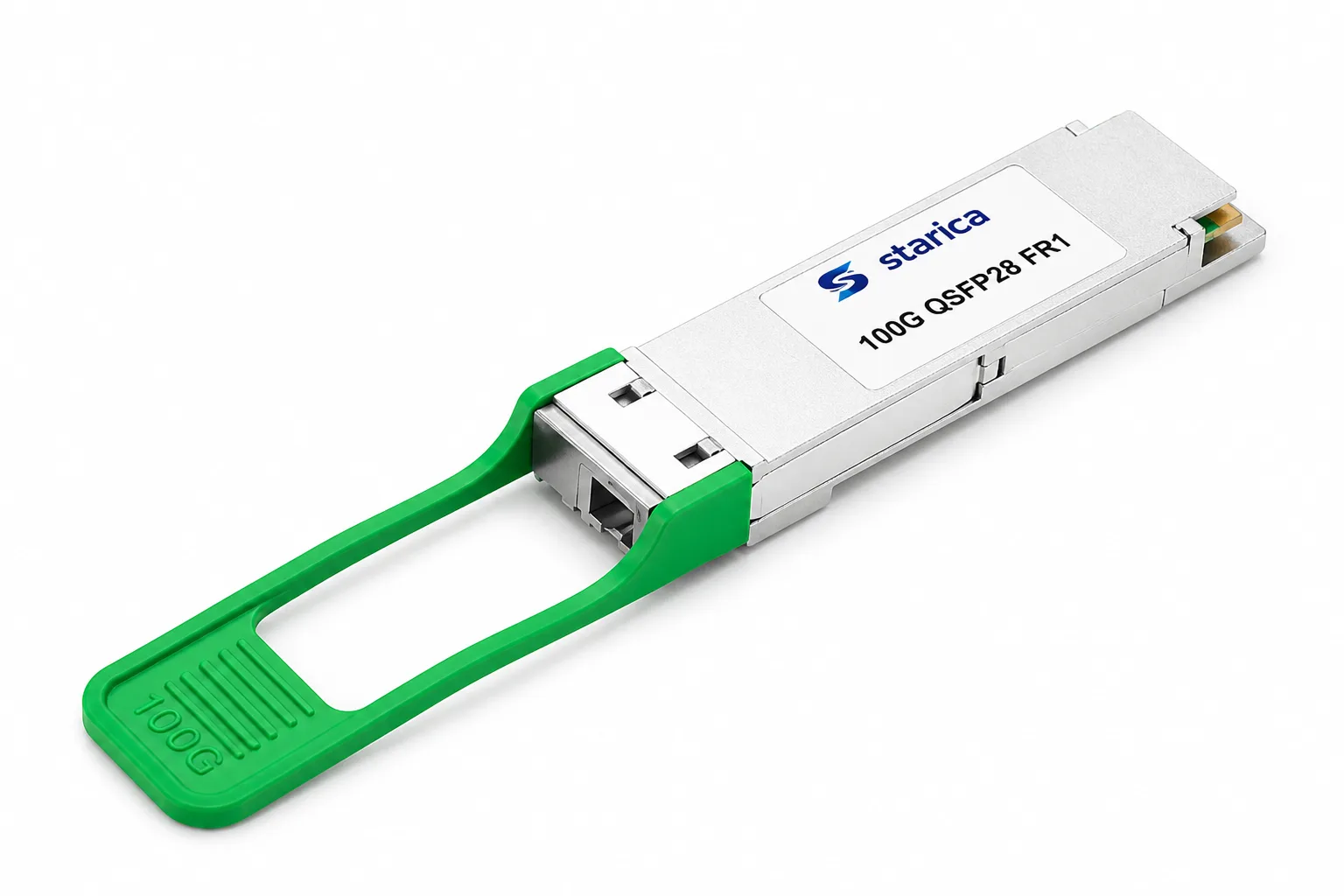

100G QSFP28 FR1 单波长光模块产品形态示意图
