10G DWDM 如何选择 ITU 通道？
需要先确认现网复用器的频率网格、可用通道、站点方向和已占用资源，再按通道输出订购清单。
10G Product Detail

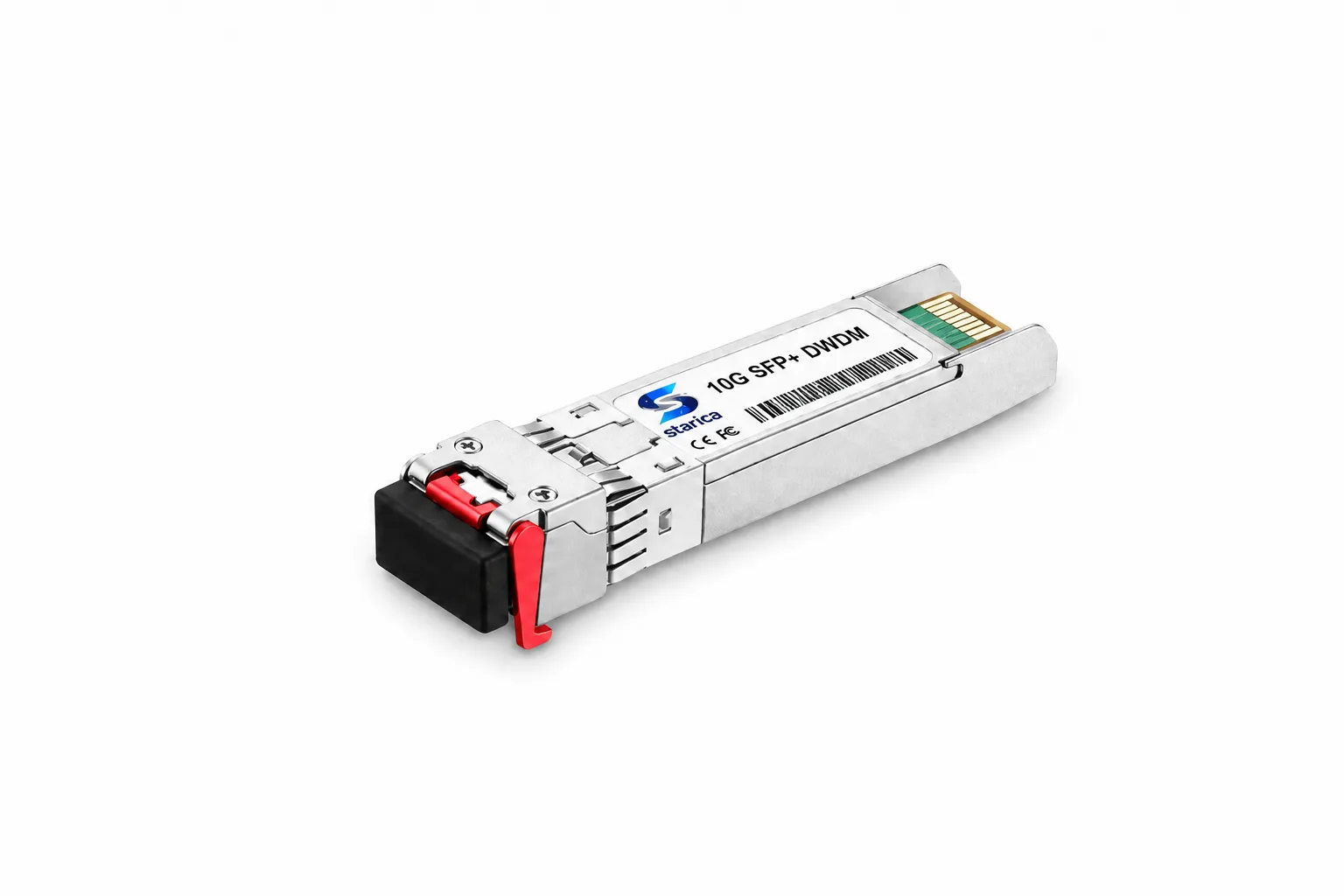

10G SFP+ DWDM
采用双工 LC 和可选 ITU DWDM 通道的 10G SFP+ 密集波分光模块系列方向。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- SFP+ DWDM
- 光接口
- Duplex LC
- 典型距离
- 40km / 80km
- 传输介质
- 按订购规格确认
SFP+10G DWDMITU ChannelC-band
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
10G SFP+ DWDM 将 10G 业务承载到指定 ITU 密集波分通道，可配合 DWDM MUX/DEMUX 提高单纤对业务密度，适用于城域接入、SDH/SONET、传输网络和波分扩容。系统设计除接收光功率外，还需关注网格、插损、色散、OSNR 和放大链路。
-
ITU DWDM 通道：提高有限光纤上的业务密度。
-
双工 LC 单模：与匹配的 DWDM MUX/DEMUX 组合。
-
面向城域和传输网络：距离按系统预算和具体 P/N 确认。
-
网格、插损、色散、OSNR 和设备兼容需统一验证。
选型与部署提示
- DWDM 通道必须与复用器网格和站点频率计划一致；距离与放大能力不能只根据模块名称判断。
- 型号采用100GHz C波段通道编码；长距DWDM必须结合MUX插损、色散、OSNR和放大系统进行端到端验证。
产品名称
10G SFP+ DWDM
型号规则
ST-10G-SFPPLUS-DWDM-{距离}-C{通道}-LC-{等级}
封装类型
SFP+
传输速率
8.5~11.3Gb/s 方向，按具体协议和 P/N 确认
规格依据
ITU-T G.694.1 / SFP+ MSA / SFF-8472
发射器 / 接收器
Cooled DWDM EML / PIN或APD
通道范围
ITU 100GHz C-band，C17~C61按项目开放
接口类型
Duplex LC
传输距离
40km / 80km 等方向，按完整系统设计确认
最大功耗
≤2.0W
温度等级
C：0~70℃；工业温需评估TEC功耗和波长锁定
兼容验证
按设备、系统版本、ITU 通道和传输系统确认
协议方向
10GbE / 10G FC / SDH / SONET 能力按具体 P/N 确认
系统要求
确认网格、通带、插损、色散、OSNR 和连接器
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N模板 | 通道 | 传输距离 | 输出光功率 | 接收灵敏度 | 接收器 | 系统确认项 |
|---|---|---|---|---|---|---|
| ST-10G-SFPPLUS-DWDM-40KM-CXX-LC-C | C17~C61 | 40km | -1~+4dBm | ≤ -16.0dBm | PIN / APD方向 | MUX插损 / 色散 / OSNR |
| ST-10G-SFPPLUS-DWDM-80KM-CXX-LC-C | C17~C61 | 80km | 0~+5dBm | ≤ -24.0dBm | APD | 放大系统 / 色散 / OSNR |
系列选型对比
| 10G 方向 | 接口 | 介质 | 典型距离 | 主要场景 |
|---|---|---|---|---|
| SR | Duplex LC | MMF | 300m OM3 / 400m OM4 | 机房内短距 |
| LR | Duplex LC | SMF | 10km | 接入上联与园区骨干 |
| ER | Duplex LC | SMF | 40km | 跨站点长距 |
| BiDi | Simplex LC | SMF | 10km / 20km / 40km / 80km | 单纤接入与存量链路 |
| CWDM | Duplex LC | SMF | 10km / 40km / 80km | 粗波分扩容 |
| DWDM | Duplex LC | SMF | 40km / 80km | 城域密集波分 |
| 10GBASE-T | RJ45 | Cat 6a / Cat 7 | 典型 30m | 电口转换与服务器接入 |
| AOC | SFP+ to SFP+ | Active Optical Cable | 按订购长度 | 固定长度轻量布线 |
| DAC | SFP+ to SFP+ | Passive Twinax | 按订购长度 | 机柜内低功耗直连 |
- 城域 DWDM 网络
- SDH/SONET 传输
- 运营商接入
- 高密度波分扩容
Selection FAQ
10G SFP+ DWDM 常见选型问题
10G DWDM 和 CWDM 有什么区别？
DWDM 通道更密、业务容量更高，但对激光稳定性、复用器、色散和系统预算要求也更高。
DWDM 链路为什么要检查 OSNR 和色散？
复用器、光纤距离、放大器和相邻通道都会影响信号质量，仅检查接收光功率不足以完成系统验收。
