100G / 200G Product Detail

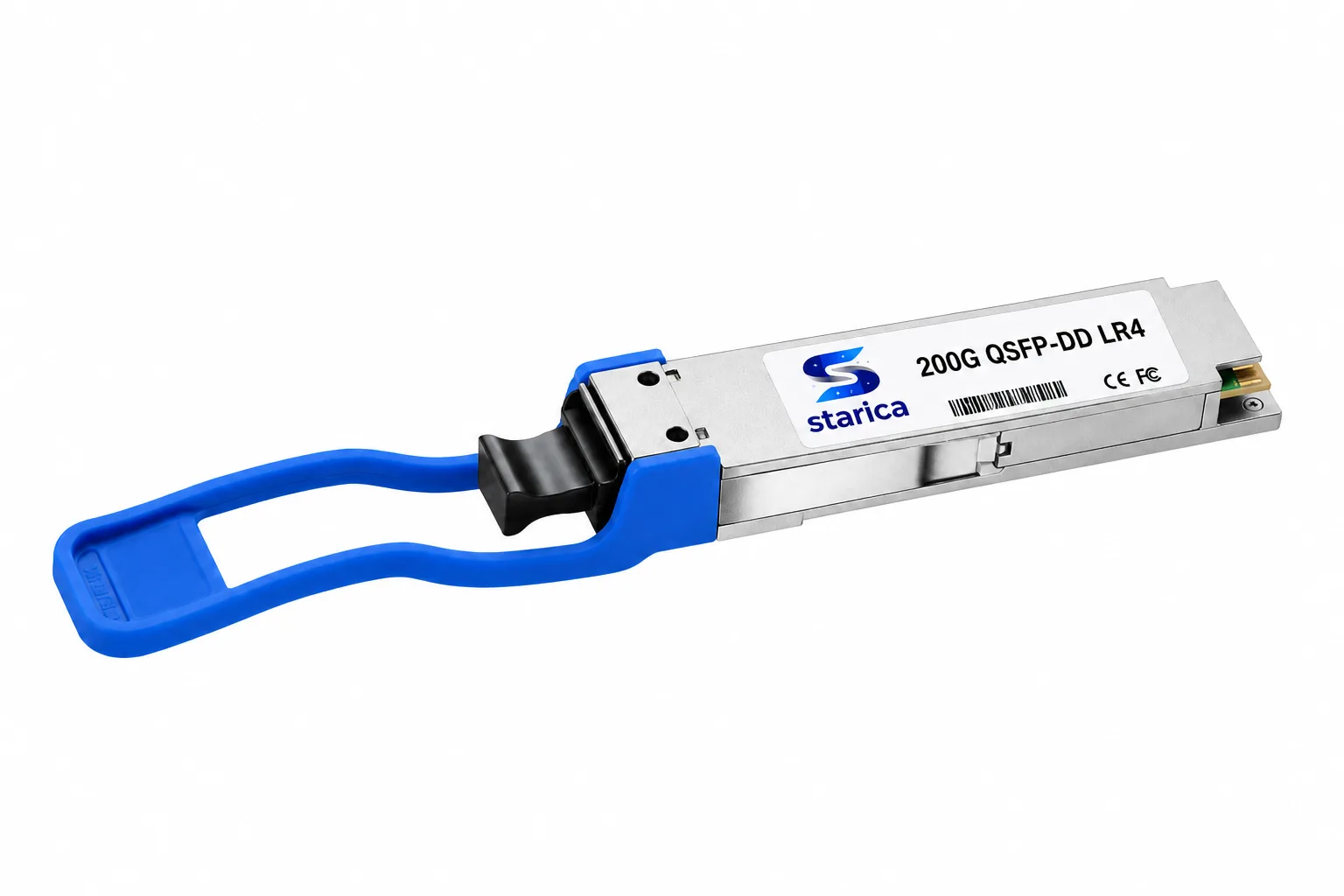

200G QSFP-DD LR4
面向 10km 单模链路的 200G QSFP-DD LR4 光模块方向，适合园区骨干和汇聚上联。
已发布参考型号：OPDH10
页面已包含参考 P/N 和关键光电参数，批量采购前仍需确认兼容编码、温度版本与最新规格书。
- 产品方向
- QSFP-DD LR4
- 光接口
- Duplex LC
- 典型距离
- 10km
- 传输介质
- Single-mode Fiber
QSFP-DDLR410km SMFDuplex LC
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
200G QSFP-DD LR4 适合 10km 级单模链路，采用 LWDM EML 发射和 PIN 接收方向，符合 IEEE 802.3cn 200GBASE-LR4 应用方向，可用于园区骨干、汇聚上联、跨楼宇互联和运营商边缘。
-
200GBASE-LR4：适合 10km 单模中长距 200G 链路。
-
LWDM EML / PIN：采用 LWDM EML 发射和 PIN 接收方向。
-
双工 LC 接口：适配常见双芯单模布线。
-
I2C 诊断管理：支持数字诊断和 I2C 管理接口，便于端口状态监控。
选型与部署提示
- LR4 方向部署前建议确认链路预算、双芯单模资源和目标设备端口功耗。
封装类型
QSFP-DD
传输速率
4x53.125Gb/s PAM4，212.5Gb/s aggregate
接口类型
Duplex LC
光纤类型
Single-mode Fiber
传输方式
LWDM 单模长距链路
接收灵敏度
<= -7.7dBm
产品型号
200G QSFP-DD LR4
参考 P/N
OPDH10
典型距离
10km
标准方向
IEEE 802.3cn 200GBASE-LR4
Tx / Rx
LWDM EML / PIN
输出光功率
-3.4~+5.3dBm
供电与管理
+3.3V，I2C interface
温度范围
0~70℃
合规方向
QSFP-DD MSA / RoHS，FEC 需按目标平台确认，具体声明以交付文件为准
系列选型对比
| 200G 方向 | 参考 P/N | 接口 | 介质 | 典型距离 | 主要场景 |
|---|---|---|---|---|---|

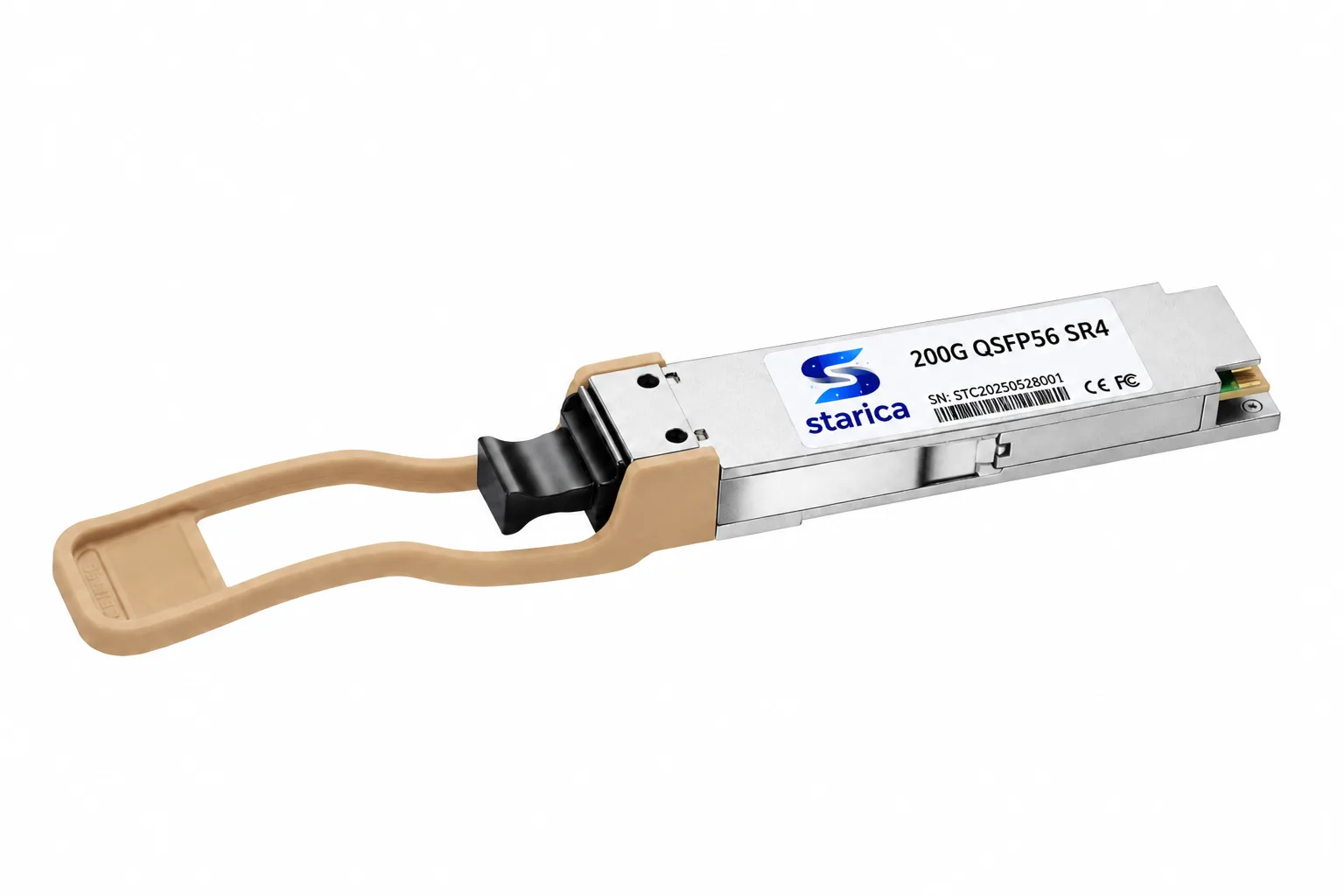

| SR4 | OPQH01 | MPO-12 | MMF | 70m OM3 / 100m OM4 | 机房内多模短距 |

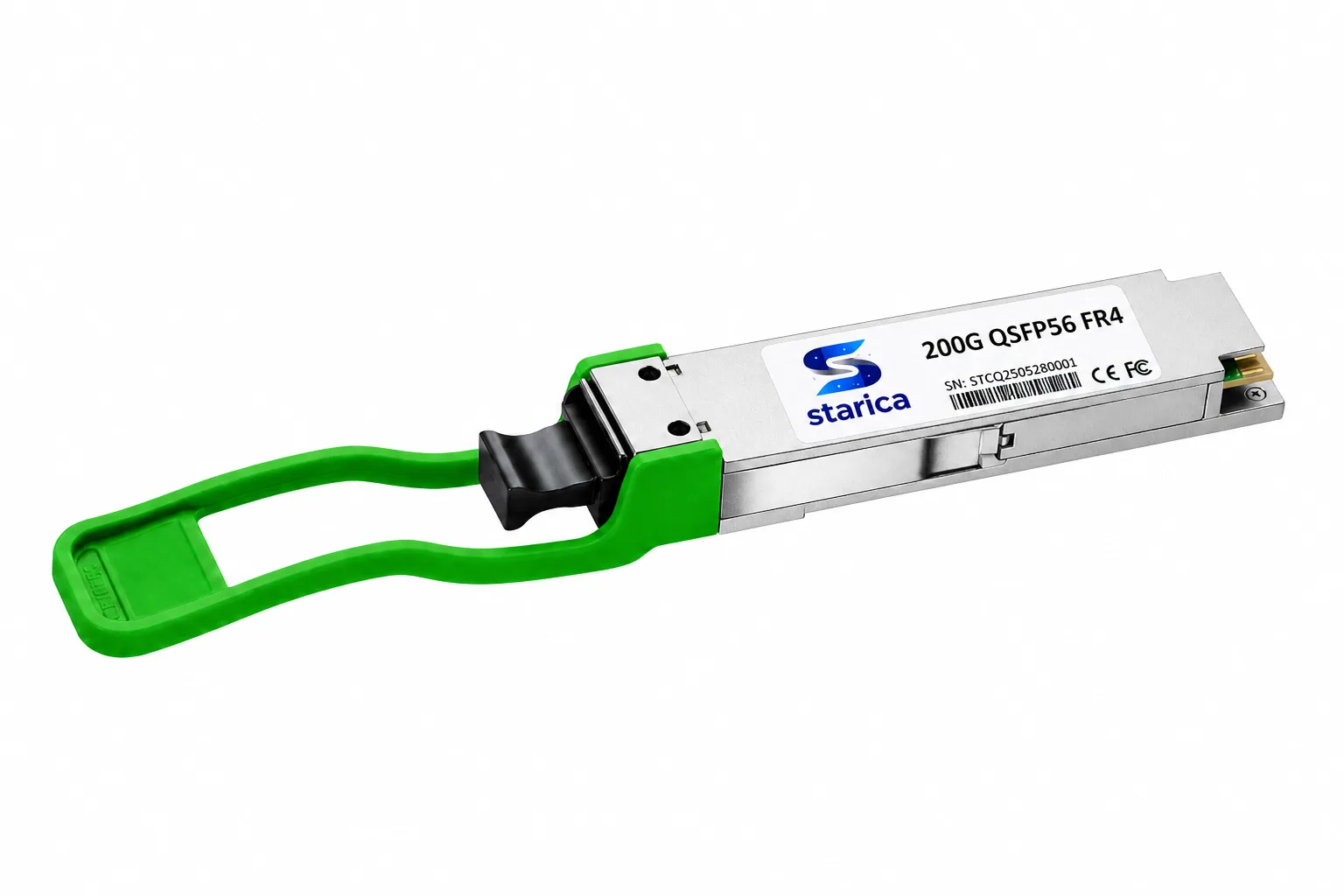

| FR4 | OPQH02 | Duplex LC | SMF | 2km | 数据中心中短距 |
| LR4 | OPDH10 | Duplex LC | SMF | 10km | 园区与跨楼宇 |
| ER4 | OPDH40 | Duplex LC | SMF | 40km | 城域边缘与跨站点 |
| AOC | 待发布 | QSFP56 to QSFP56 | Active Optical Cable | 按订购长度 | 机柜内及相邻机柜 |
| DAC | 待发布 | QSFP56 to QSFP56 | Passive Twinax | 按订购长度 | 机柜内超短距直连 |
| 4x50G Breakout DAC | 待发布 | QSFP56 to 4xSFP56 | Passive Twinax | 按订购长度 | 200G 到 4x50G 分支 |
| 2x100G Breakout DAC | 待发布 | QSFP-DD to 2xQSFP28 | Passive Twinax | 按订购长度 | 200G 到 2x100G 分支 |
- 园区骨干
- 汇聚上联
- 跨楼宇互联
- 运营商边缘
