400G QSFP-DD DAC 适合什么场景？
它适合高密度交换端口、服务器和加速平台之间的固定机柜内短距直连，尤其适合对低功耗和快速部署有要求的链路。
400G Product Detail
400G QSFP-DD DAC
面向高密度交换端口、服务器和加速平台机柜内短距直连的 400G QSFP-DD 无源铜缆，长度、线规与兼容版本按订购需求确认。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- QSFP-DD DAC
- 光接口
- QSFP-DD to QSFP-DD
- 典型距离
- 按订购长度
- 传输介质
- Passive Twinax Copper Cable
QSFP-DD400G DACPassive Twinax高密度机柜
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述

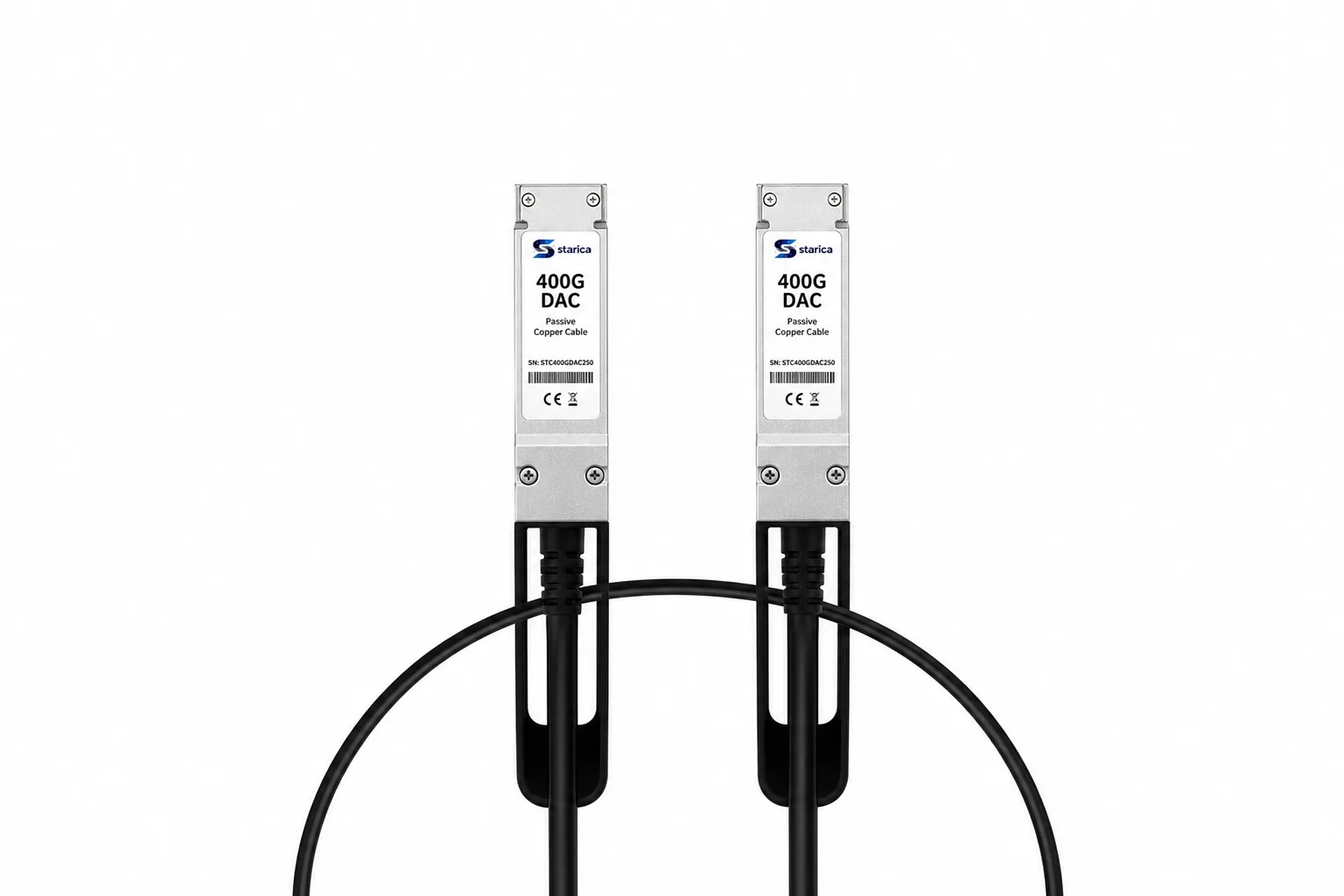

400G QSFP-DD DAC 将两端 QSFP-DD 接口与 Twinax 铜缆集成为一体，适合高密度机柜内固定短距连接。400G 无源铜缆对长度、线规、主机端口信号完整性、FEC 和布线空间更敏感，必须结合两端设备与实际走线路径进行项目级确认。
-
无源 400G 铜缆直连：适合高密度交换端口、服务器和加速平台的机柜内连接。
-
一体化 QSFP-DD 双端：减少独立光模块与光纤跳线组合。
-
低功耗方向：无需独立光电转换，但对主机端口信号能力要求更高。
-
项目级选型：长度、线规、弯曲空间、FEC、管理能力和兼容编码按版本确认。
选型与部署提示
- 400G DAC 订购前应确认精确长度、线规、走线路径、弯曲空间、端口信号能力、两端兼容编码、FEC 和管理协议。
- DAC型号按长度和线规定义；400G PAM4无源链路的最终距离必须结合主机SerDes、插损、回损、FEC和双端误码结果确认。
产品名称
400G QSFP-DD DAC
型号规则
ST-400G-QSFPDD-DAC-{长度}-{线规}-{等级}
产品形态
Passive Twinax，QSFP-DD to QSFP-DD
封装类型
QSFP-DD
传输速率
400G，电接口通道与调制方式按具体 P/N 确认
线路速率
8x53.125Gb/s PAM4，400GbE方向
规格依据
QSFP-DD MSA / CMIS / 400G passive copper方向
接口类型
QSFP-DD to QSFP-DD
主机接口
400GbE QSFP-DD，端口/FEC 配置按目标设备确认
传输介质
Passive Twinax Copper Cable
传输距离
按订购长度确认
管理能力
EEPROM / CMIS 能力按具体 P/N 确认
最大功耗
≤0.2W / 端（EEPROM / CMIS方向）
温度等级
按订购版本与部署环境确认
工作温度
0~70℃
兼容验证
两端设备、端口信号能力、FEC、管理协议和系统版本均需确认
线规与衰减
以订购规格书、目标长度和主机能力为准
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 长度 | 线规 | 介质 | 端口模式 | 功耗 | 验证重点 |
|---|---|---|---|---|---|---|
| ST-400G-QSFPDD-DAC-0P5M-28AWG-C | 0.5m | 28AWG | Passive Twinax | 8x50G PAM4 | ≤0.2W / 端 | 双端CMIS / FEC / 误码 |
| ST-400G-QSFPDD-DAC-01M-26AWG-C | 1m | 26AWG | Passive Twinax | 8x50G PAM4 | ≤0.2W / 端 | 插损 / 主机信号裕量 |
| ST-400G-QSFPDD-DAC-02M-26AWG-C | 2m | 26AWG方向 | Passive Twinax | 8x50G PAM4 | ≤0.2W / 端 | 线径 / 走线空间 / 长时间误码 |
系列选型对比
| 400G 方向 | 封装 | 接口 | 介质 | 典型距离 |
|---|---|---|---|---|
| QSFP-DD SR8 | QSFP-DD | MPO-16 | MMF | 100m OM4 |
| OSFP SR4 | OSFP | MPO-12 | MMF | 100m OM4 |
| QSFP112 SR4 | QSFP112 | MPO-12 | MMF | 100m OM4 |
| QSFP-DD DR4 | QSFP-DD | MPO-12 | SMF | 500m |
| QSFP-DD FR4 | QSFP-DD | Duplex LC | SMF | 2km |
| QSFP-DD LR4 | QSFP-DD | Duplex LC | SMF | 10km |
| QSFP-DD AOC | QSFP-DD | QSFP-DD to QSFP-DD | Active Optical Cable | 按订购长度 |
| QSFP-DD DAC | QSFP-DD | QSFP-DD to QSFP-DD | Passive Twinax | 按订购长度 |
- 400G 交换端口机柜内直连
- 服务器与加速平台互联
- 高密度 ToR 连接
- 400G 测试环境
Selection FAQ
400G QSFP-DD DAC 常见选型问题
400G DAC 和 400G AOC 怎么选择？
超短距离且成本、功耗优先时可评估 DAC；距离更长、线缆重量或弯曲灵活性更重要时，AOC 通常更合适。
400G DAC 下单前最先确认什么？
应先确认精确长度、两端设备与系统版本、端口信号能力、FEC 和走线空间，再根据长度选择合适线规；不能只根据 QSFP-DD 外形下单。
