40G QSFP+ ER4 光模块可以传输多远？
40G QSFP+ ER4 典型面向 40km 级标准单模链路，采用双工 LC 接口。工程距离需要结合光纤衰耗、连接点、色散余量和收发光功率共同确认。
40G Product Detail

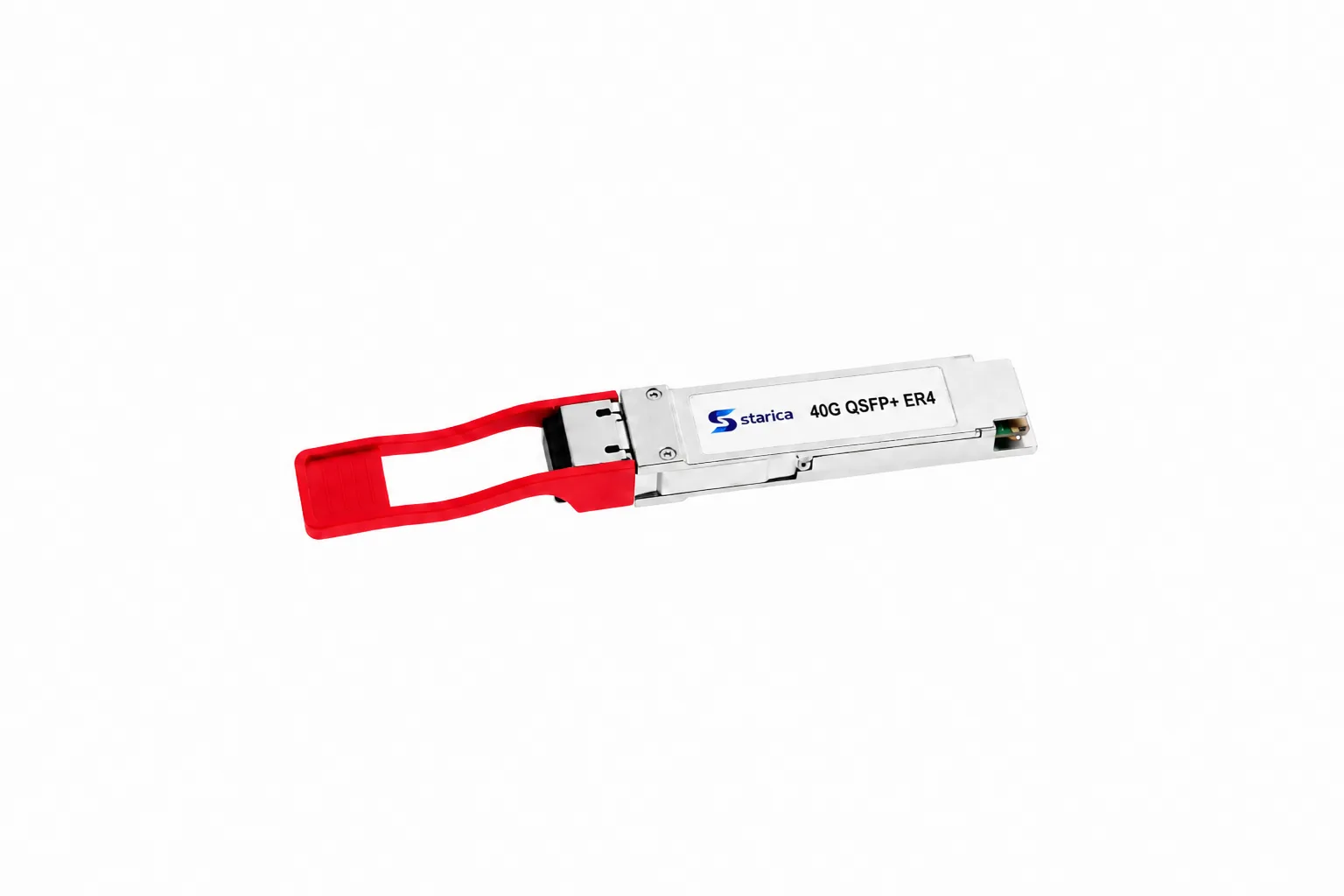

40G QSFP+ ER4
面向 40km 单模长距链路的 40G QSFP+ ER4 光模块，适合城域边缘、园区远距和跨站点互联。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- QSFP+ ER4
- 光接口
- Duplex LC
- 典型距离
- 40km
- 传输介质
- Single-mode Fiber
QSFP+40GBASE-ER440km SMFDuplex LC
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
40G QSFP+ ER4 通过四波长 WDM 在一对单模光纤上提供 40km 级 40GbE 连接，适合城域边缘、园区远距骨干和跨站点链路。长距部署不能只依据标称距离，应结合光纤衰耗、连接点、色散余量、接收过载和目标设备端口能力完成链路预算。
-
40GBASE-ER4：面向 40km 级单模长距 40GbE 链路。
-
四波长 WDM 传输：通过一对单模光纤承载 40G 长距业务。
-
双工 LC 接口：适配园区、城域边缘和跨站点双芯单模资源。
-
项目级链路验证：需要结合衰耗、色散、接收过载和设备兼容进行确认。
选型与部署提示
- ER4 链路应按实际衰耗和色散预算设计；短距离或低衰耗测试时，还需核对接收过载指标并评估光衰减器。
- 40km参数用于ER4样品定义；正式发布前必须验证APD接收、色散、过载、短距衰减器、全温误码和主机功耗窗口。
产品名称
40G QSFP+ ER4
基础型号
ST-40G-QSFPPLUS-ER4-40KM-LC
封装类型
QSFP+
传输速率
4x10.3125Gb/s NRZ，41.25Gb/s aggregate
规格依据
IEEE 802.3ba 40GBASE-ER4方向 / QSFP+ MSA / SFF-8636方向
发射器 / 接收器
长距 WDM 发射与接收方案，按具体 P/N 确认
工作波长
1271 / 1291 / 1311 / 1331nm
接口类型
Duplex LC
光纤类型
Single-mode Fiber
传输方式
四波长 WDM 单模长距传输
传输距离
40km
平均输出光功率
每通道 -2.7~ +4.5dBm
接收灵敏度
每通道≤ -21.0dBm工程目标
接收过载
每通道≥ -4.7dBm工程目标
管理能力
数字诊断与 I2C 管理能力按具体 P/N 确认
最大功耗
≤5.0W
温度等级
C：0~70℃；工业温需评估APD和功耗
兼容验证
按目标交换机、系统版本和现场链路确认
链路要求
确认衰耗、色散余量、接收过载和衰减器需求
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 温度 | 接口 | 光纤 | 传输距离 | 输出光功率/通道 | 接收灵敏度/通道 |
|---|---|---|---|---|---|---|
| ST-40G-QSFPPLUS-ER4-40KM-LC-C | 0~70℃ | Duplex LC | G.652 SMF | 40km | -2.7~ +4.5dBm | ≤ -21.0dBm目标 |
系列选型对比
| 40G 方向 | 接口 | 介质 | 典型距离 | 主要场景 |
|---|---|---|---|---|
| SR4 | MPO-12 | MMF | 100m OM3 / 150m OM4 | 机房内短距与 4x10G 分支评估 |
| BiDi | Duplex LC | MMF | 100m OM3 / 150m OM4 | 复用双芯 LC 多模布线 |
| eSR4 | MPO-12 | MMF | 300m OM3 / 400m OM4 | 扩展多模短距与 4x10G 分支评估 |
| PSM4 | MPO-12 | SMF | 500m | 并行单模与 4x10G 分支评估 |
| CWDM4 / IR4 | Duplex LC | SMF | 2km | 双芯单模数据中心互联 |
| LR4 | Duplex LC | SMF | 10km | 园区骨干与跨楼宇 |
| ER4 | Duplex LC | SMF | 40km | 城域边缘与跨站点 |
| AOC | QSFP+ to QSFP+ | Active Optical Cable | 按订购长度 | 机柜内及相邻机柜固定布线 |
| DAC | QSFP+ to QSFP+ | Passive Twinax | 按订购长度 | 机柜内超短距低功耗直连 |
| Breakout AOC | QSFP+ to 4xSFP+ | Active Optical Cable | 按订购长度 | 40G 到 4x10G 有源分支 |
| Breakout DAC | QSFP+ to 4xSFP+ | Passive Twinax | 按订购长度 | 40G 到 4x10G 机柜内分支 |
- 城域边缘互联
- 园区远距骨干
- 跨站点 40G 链路
- 运营商汇聚与传输
Selection FAQ
40G QSFP+ ER4 常见选型问题
40G ER4 短距离测试是否需要光衰减器？
当链路很短或总衰耗较低时，应先核对具体订购版本的接收过载指标和实测接收光功率，再决定是否配置光衰减器。
订购 40G ER4 前需要提供哪些链路信息？
建议提供两端设备型号与系统版本、实际距离、光纤与连接点情况、预估链路衰耗、部署温度和验收要求，以便确认兼容版本和链路预算。
