40G QSFP+ SR4 光模块可以传输多远？
在符合链路条件时，40G QSFP+ SR4 典型支持 OM3 多模光纤 100m、OM4 多模光纤 150m。实际距离还会受 MPO 连接点、端面状态和链路损耗影响。
40G Product Detail

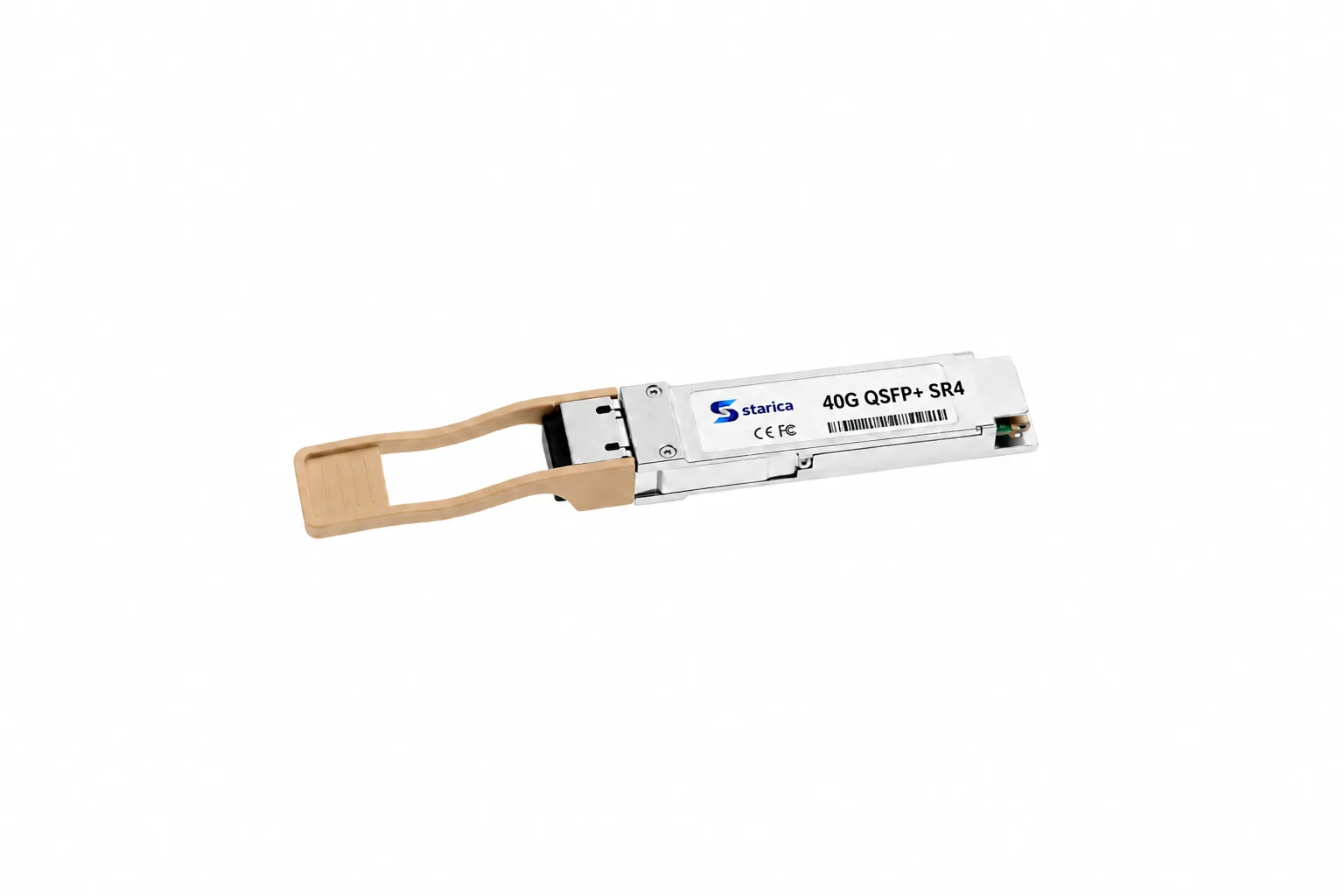

40G QSFP+ SR4
采用 MPO-12 接口的 40G QSFP+ SR4 多模光模块，典型支持 OM3 100m 或 OM4 150m 短距传输。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- QSFP+ SR4
- 光接口
- MPO-12
- 典型距离
- 100m OM3 / 150m OM4
- 传输介质
- Multi-mode Fiber
QSFP+40GBASE-SR4MPO-12OM3 / OM4
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
40G QSFP+ SR4 通过 4 路 10G NRZ 并行多模通道提供 40GbE 连接，适合传统数据中心、交换机互联和存量 40G 网络升级。部署时应确认 OM3/OM4 光纤等级、MPO 极性、连接器端面和目标设备是否支持 40G 端口或 4x10G 分支模式。
-
40GBASE-SR4：面向机房内多模短距 40GbE 链路和存量网络扩容。
-
4 路 10G NRZ 并行传输：每个方向使用 4 条光通道承载 40G 业务。
-
MPO-12 接口：适配并行多模布线，极性与端面状态需要在部署前核对。
-
分支链路评估：可结合主机端口模式评估 40G 到 4x10G 连接。
选型与部署提示
- SR4 部署前应核对 OM3/OM4 光纤等级、MPO 极性、端面状态和设备端口模式；分支应用还需确认交换机支持 4x10G 配置。
- 参数按40GBASE-SR4每通道窗口整理；正式量产前需验证MPO极性、四通道一致性、全温误码和4x10G分支模式。
产品名称
40G QSFP+ SR4
基础型号
ST-40G-QSFPPLUS-SR4-150M-MPO12
封装类型
QSFP+
传输速率
4x10.3125Gb/s NRZ，41.25Gb/s aggregate
规格依据
IEEE 802.3ba 40GBASE-SR4 / QSFP+ MSA / SFF-8636方向
发射器 / 接收器
4x850nm VCSEL / PIN
接口类型
MPO-12
光纤类型
Multi-mode Fiber
传输方式
4 通道并行多模
传输距离
100m OM3 / 150m OM4
平均输出光功率
每通道 -7.6~ -1.0dBm
接收灵敏度
每通道≤ -9.5dBm
接收过载
每通道≥ +2.4dBm
管理能力
数字诊断与 I2C 管理能力按具体 P/N 确认
最大功耗
≤1.5W
温度等级
C：0~70℃；I：-40~85℃需单独验证
兼容验证
按目标交换机、端口模式和系统版本确认
分支能力
40G 到 4x10G，需目标设备支持分支端口模式
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 温度 | 接口 | 光纤 | 传输距离 | 输出光功率/通道 | 接收灵敏度/通道 |
|---|---|---|---|---|---|---|
| ST-40G-QSFPPLUS-SR4-150M-MPO12-C | 0~70℃ | MPO-12 | OM3 / OM4 MMF | 100m / 150m | -7.6~ -1.0dBm | ≤ -9.5dBm |
| ST-40G-QSFPPLUS-SR4-150M-MPO12-I | -40~85℃ | MPO-12 | OM3 / OM4 MMF | 待工业温验证 | 待工业温验证 | 待工业温验证 |
系列选型对比
| 40G 方向 | 接口 | 介质 | 典型距离 | 主要场景 |
|---|---|---|---|---|
| SR4 | MPO-12 | MMF | 100m OM3 / 150m OM4 | 机房内短距与 4x10G 分支评估 |

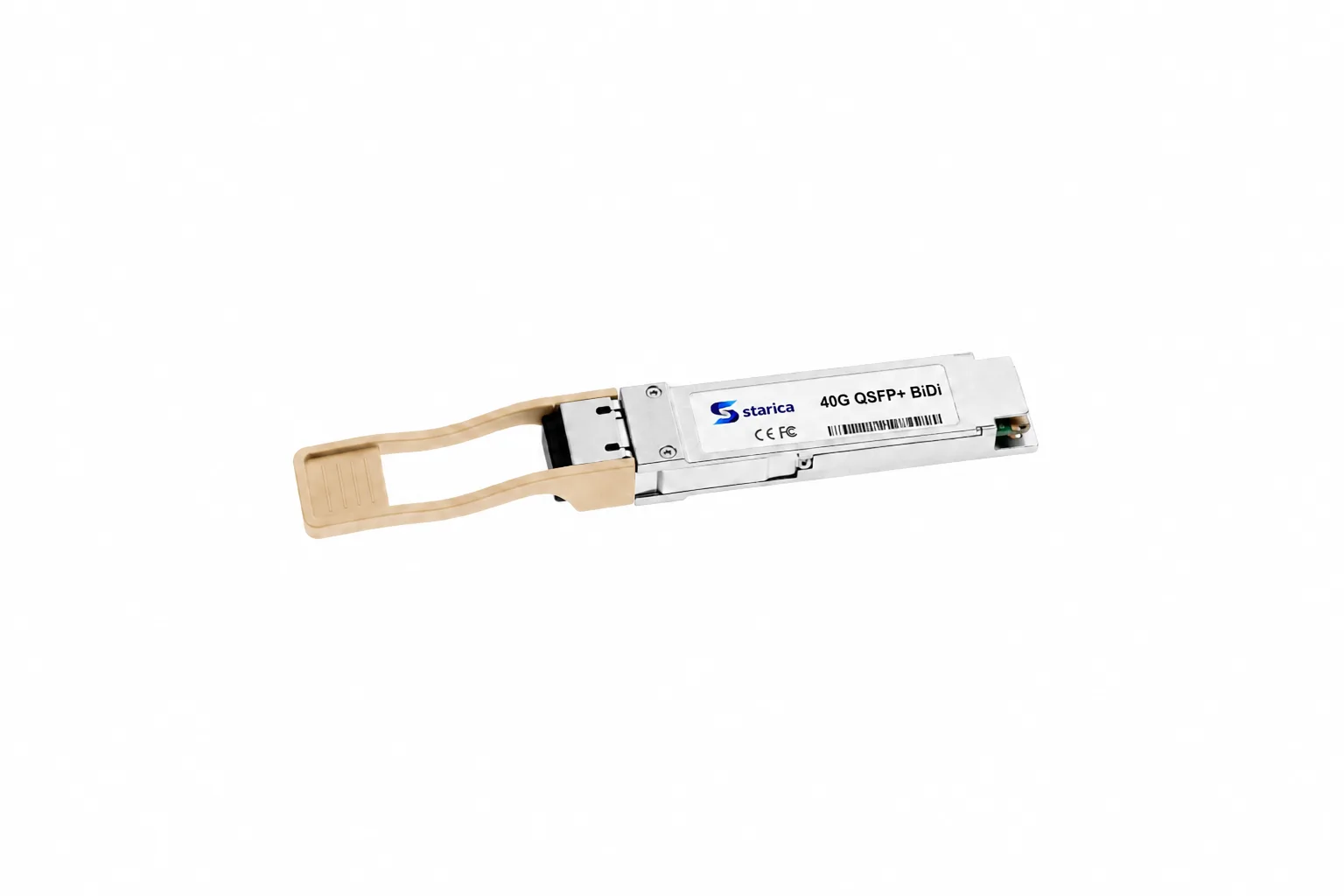

| BiDi | Duplex LC | MMF | 100m OM3 / 150m OM4 | 复用双芯 LC 多模布线 |
| eSR4 | MPO-12 | MMF | 300m OM3 / 400m OM4 | 扩展多模短距与 4x10G 分支评估 |
| PSM4 | MPO-12 | SMF | 500m | 并行单模与 4x10G 分支评估 |
| CWDM4 / IR4 | Duplex LC | SMF | 2km | 双芯单模数据中心互联 |

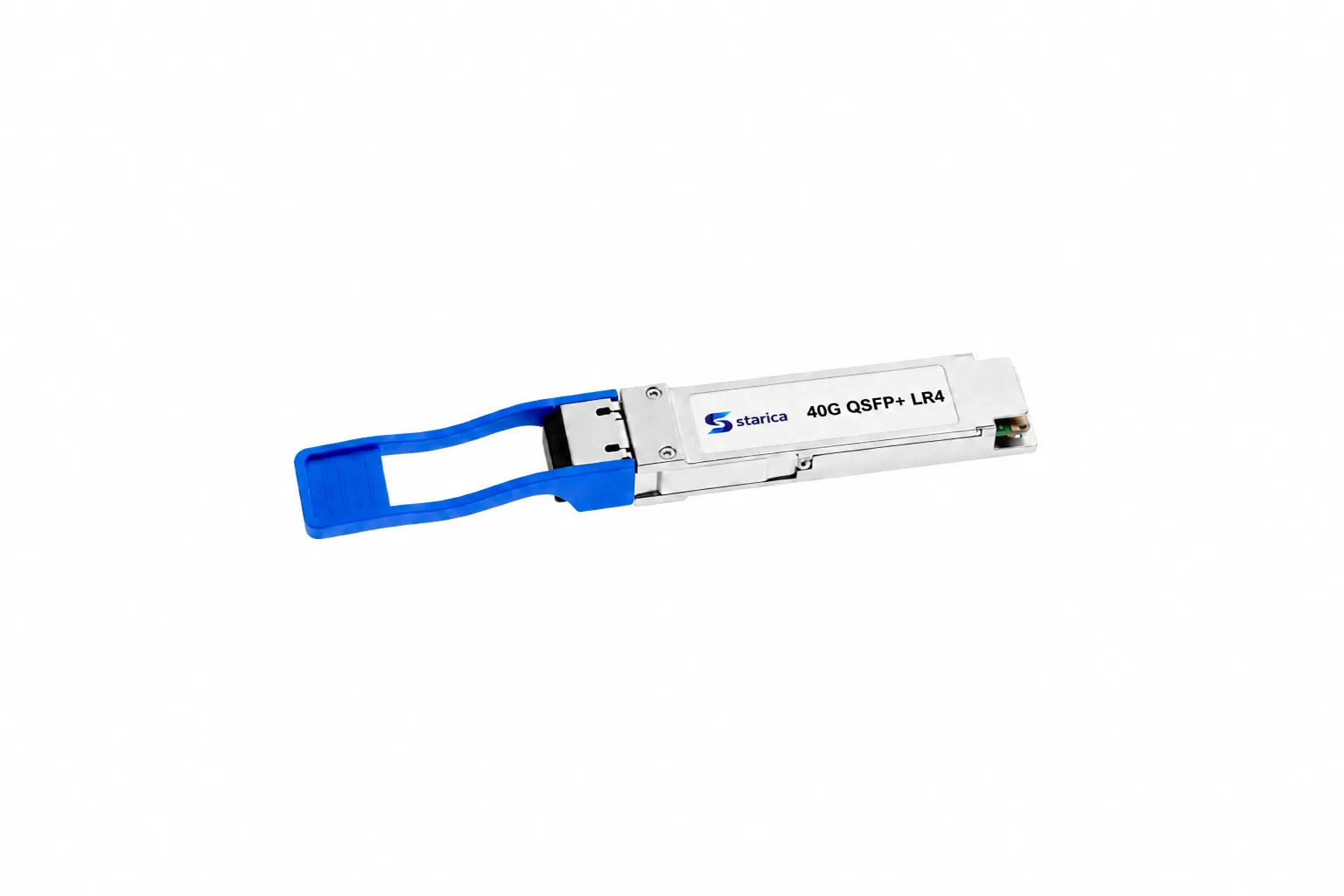

| LR4 | Duplex LC | SMF | 10km | 园区骨干与跨楼宇 |
| ER4 | Duplex LC | SMF | 40km | 城域边缘与跨站点 |
| AOC | QSFP+ to QSFP+ | Active Optical Cable | 按订购长度 | 机柜内及相邻机柜固定布线 |
| DAC | QSFP+ to QSFP+ | Passive Twinax | 按订购长度 | 机柜内超短距低功耗直连 |
| Breakout AOC | QSFP+ to 4xSFP+ | Active Optical Cable | 按订购长度 | 40G 到 4x10G 有源分支 |
| Breakout DAC | QSFP+ to 4xSFP+ | Passive Twinax | 按订购长度 | 40G 到 4x10G 机柜内分支 |
- 数据中心短距互联
- 存量 40G 网络扩容
- 交换机端口连接
- 40G 到 4x10G 分支评估
Selection FAQ
40G QSFP+ SR4 常见选型问题
40G SR4 能否连接 4 个 10G SFP+ 端口？
光侧通道具备 4x10G 并行结构，但是否能够分支连接取决于交换机的端口拆分能力、系统配置以及 MPO-LC 分支线缆方案，必须按目标设备确认。
40G SR4 和 40G LR4 怎么选择？
机房内百米级链路且使用 MPO 多模布线时选择 SR4；需要双工 LC 单模布线和 10km 级传输时选择 LR4。两者的接口、光纤类型和布线方式不同。
