800G OSFP DAC 适合什么场景？
它主要用于800G OSFP 端口机柜内直连，适合需要减少独立模块、跳线和现场端接环节的固定短距链路。
800G Product Detail
800G OSFP DAC
面向 AI 集群和高密度交换平台机柜内 800G OSFP 端口直连的无源 Twinax 铜缆。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- 800G OSFP DAC
- 光接口
- OSFP to OSFP
- 典型距离
- 按订购长度
- 传输介质
- Passive Twinax Copper Cable
OSFPOSFPDAC800G OSFP 端口机柜内直连
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
800G OSFP DAC 用于800G OSFP 端口机柜内直连，将 OSFP 与 OSFP 端口通过一体化无源 Twinax 铜缆连接。部署前必须确认精确长度、两端设备、FEC、系统版本和兼容编码，不能只根据接口外形判断可用性。
-
800G OSFP 端口机柜内直连：面向高密度端口直连与短距互联。
-
无源 Twinax 铜缆：减少独立模块与跳线组合。
-
两端 OSFP / OSFP：必须匹配目标设备的速率、电接口、FEC 和管理模式。
-
项目级选型：长度、布线路径、FEC、管理能力和双端兼容按订购版本确认。
选型与部署提示
- 800G OSFP DAC 下单前应提供端口拓扑、精确长度、两端设备型号与端口模式、FEC、系统版本、走线路径和部署温度。
- DAC型号按长度和线规定义；800G PAM4无源链路对插损、回损、串扰和连接器质量高度敏感，所有长度必须完成双端误码和热插拔验证。
产品名称
800G OSFP DAC
型号规则
ST-800G-OSFP-DAC-{长度}-{线规}-{等级}
产品形态
Passive Twinax，OSFP to OSFP
传输速率
800G，8x100G PAM4 方向
线路速率
8x106.25Gb/s PAM4，800GbE方向
规格依据
OSFP MSA / CMIS / 800G passive copper工程方向
源端接口
OSFP
传输介质
Passive Twinax Copper Cable
管理能力
EEPROM / CMIS / 诊断能力按具体 P/N 确认
最大功耗
≤0.3W / 端（EEPROM / CMIS方向）
工作温度
0~70℃
兼容验证
两端设备、FEC、系统版本和编码均需确认
对端接口
OSFP
典型长度
按订购规格、端口能力和现场路径确认
端口模式
两端必须支持目标速率与匹配的电接口模式
线规与衰减
以订购规格书、长度和主机端口能力为准
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 长度 | 线规 | 介质 | 端口模式 | 功耗 | 验证重点 |
|---|---|---|---|---|---|---|
| ST-800G-OSFP-DAC-0P5M-28AWG-C | 0.5m | 28AWG方向 | Passive Twinax | 8x100G PAM4 | ≤0.3W / 端 | 双端CMIS / FEC / 误码 |
| ST-800G-OSFP-DAC-01M-26AWG-C | 1m | 26AWG方向 | Passive Twinax | 8x100G PAM4 | ≤0.3W / 端 | 插损 / 回损 / 主机裕量 |
| ST-800G-OSFP-DAC-02M-24AWG-C | 2m | 24AWG方向 | Passive Twinax | 8x100G PAM4 | ≤0.3W / 端 | 待线材与双端长时间误码验证 |
系列选型对比
| 800G 方向 | 封装 | 接口 | 介质 | 典型距离 |
|---|---|---|---|---|
| OSFP VR8 | OSFP | MPO-16 / Dual MPO-12 | MMF | 50m |

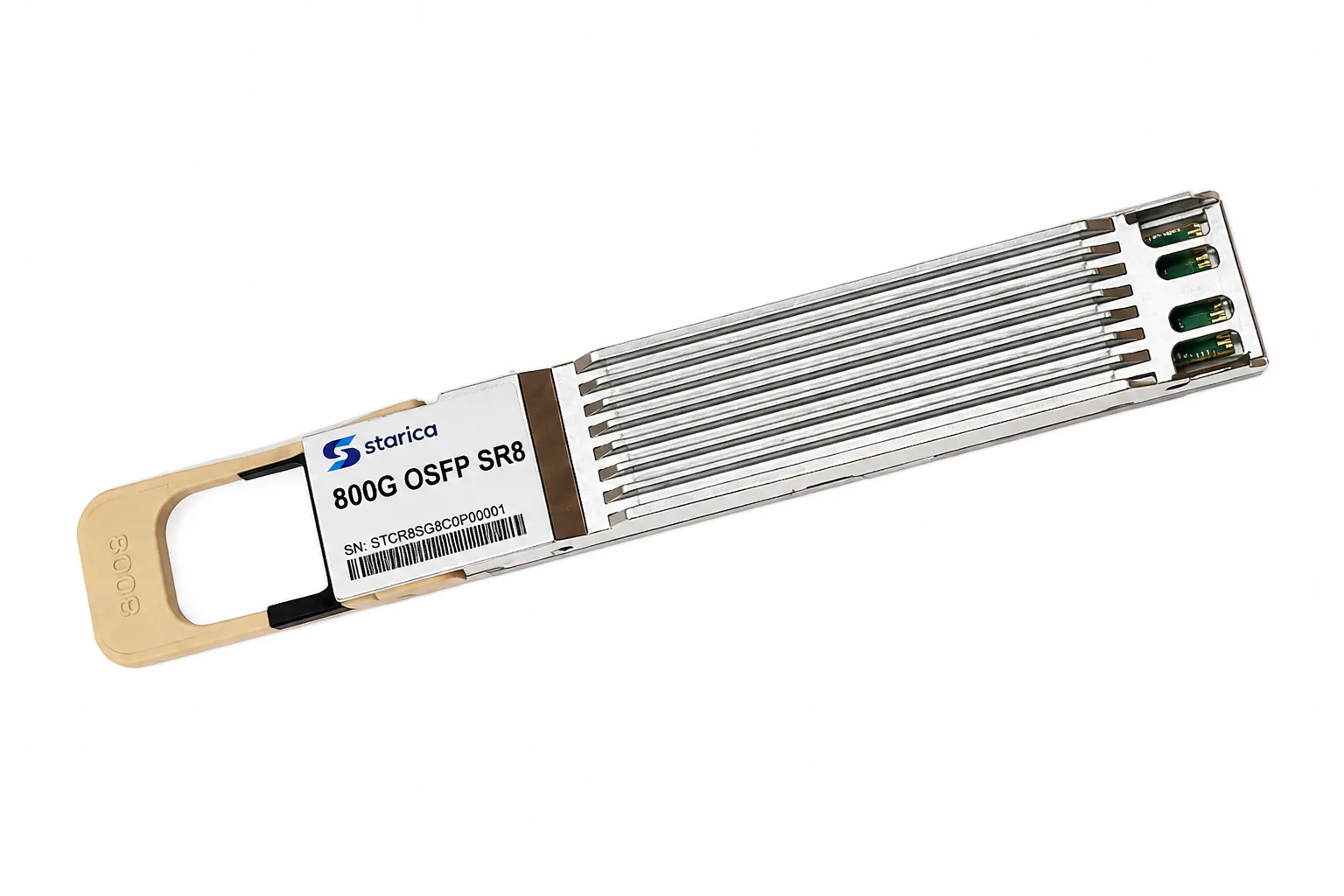

| OSFP SR8 | OSFP | MPO-16 | MMF | 100m OM4 |
| OSFP DR8 | OSFP | MPO-16 | SMF | 500m |
| QSFP-DD DR8 | QSFP-DD | MPO-16 | SMF | 500m |
| OSFP 2xFR4 | OSFP | Dual Duplex LC | SMF | 2km |
| QSFP-DD 2xFR4 | QSFP-DD | Dual CS | SMF | 2km |
| OSFP DAC | OSFP | OSFP to OSFP | Passive Twinax | 按订购长度 |
| QSFP-DD DAC | QSFP-DD | QSFP-DD to QSFP-DD | Passive Twinax | 按订购长度 |
| OSFP Breakout DAC | OSFP | 800G OSFP to 2x400G OSFP | Passive Twinax | 按订购长度 |
- AI 服务器机柜互联
- 800G 交换端口直连
- GPU 集群短距链路
- 高带宽测试环境
Selection FAQ
800G OSFP DAC 常见选型问题
800G OSFP DAC 是否需要端口拆分模式？
OSFP 到 OSFP 直连通常使用 800G 端口模式，不需要分支；但两端电接口、FEC、CMIS 和系统版本仍需一致。
订购 800G OSFP DAC 需要提供什么？
至少需要提供两端设备型号与端口模式、精确长度、FEC、系统版本、布线路径和部署温度。
