400G Product Detail

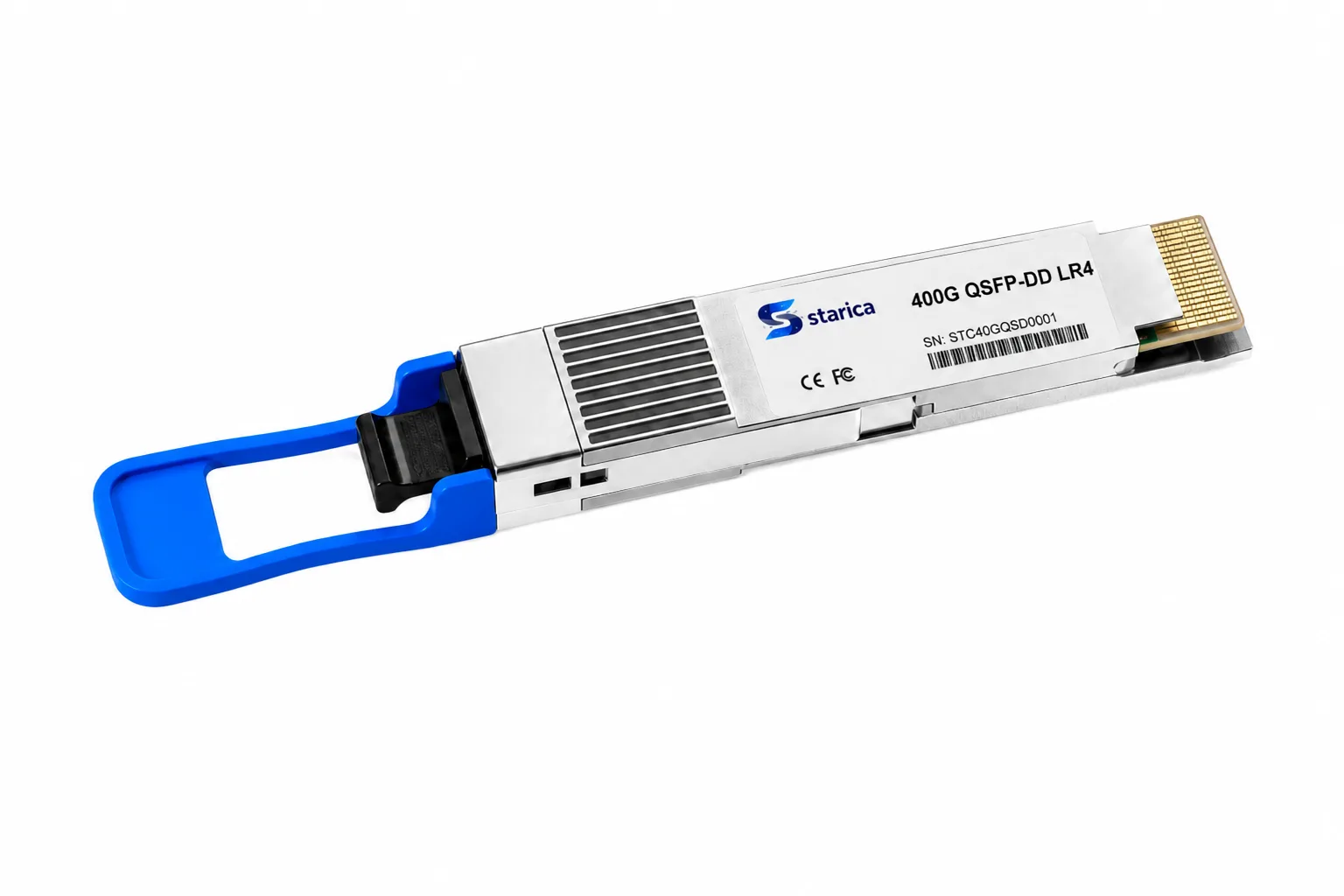

400G QSFP-DD LR4
面向 10km 单模链路的 400G QSFP-DD 光模块方向，适合园区骨干和跨楼宇互联。
产品规格资料
页面已列出产品型号、规格依据和关键参数，可用于选型、询价与样品确认；兼容编码、可选温度等级及批量交付参数以正式规格书或订单确认文件为准。
- 产品方向
- QSFP-DD LR4
- 光接口
- Duplex LC
- 典型距离
- 10km
- 传输介质
- Single-mode Fiber
QSFP-DDLR4Duplex LC10km SMF
Specs & Features
特性与参数
如需最新规格书和样品，请联系 sales@staricatech.com。
产品概述
400G QSFP-DD LR4 适合 10km 级单模链路，可用于园区骨干、跨楼宇数据中心互联和运营商边缘传输。选型时应重点确认链路预算、接收光功率、温度等级和端口兼容性。
-
10km 单模传输：适合中长距离园区和跨楼宇链路。
-
双工 LC 接口：适配常见双芯单模布线环境。
-
链路预算优先：需结合现场光纤衰耗、跳线和接收功率确认。
-
兼容验证支持：可结合交换平台和验收标准做项目确认。
选型与部署提示
- LR 方向部署前建议确认链路预算、光纤质量、端口功耗和环境温度。
- 10km LR4属于行业MSA/供应方案方向，不应与IEEE 400GBASE-LR4-6混为一谈；型号必须按选定PMD完成对端、色散、FEC和全链路验证。
产品名称
400G QSFP-DD LR4
基础型号
ST-400G-QSFPDD-LR4-10KM-LC
产品方向
4x100G PAM4 WDM，Duplex LC，10km SMF
封装类型
QSFP-DD
传输速率
400G
规格依据
100G Lambda MSA 400G-LR4-10方向 / QSFP-DD MSA / CMIS
接口类型
Duplex LC
光纤类型
Single-mode Fiber
传输方式
WDM 单模长距链路
传输距离
10km
每通道平均输出光功率
-1.4~ +4.5dBm工程目标
每通道接收窗口
-8.2~ +4.5dBm工程目标
最大功耗
≤14W目标，需确认主机功耗与散热窗口
工作温度
0~70℃；扩展温度版本需专项评估
工程要求
确认选定LR4-10 PMD、FEC、色散、链路预算和对端互操作
兼容验证
按目标交换平台确认
典型应用
园区骨干、跨楼宇互联、运营商边缘
交付支持
样品、兼容清单、项目交期评估
订购型号与规格
以下型号按当前产品规格定义，具体兼容编码、可选版本和交付参数以报价单、样品确认或正式规格书为准。
| P/N | 温度 | 接口 | 光纤 | 传输距离 | 每通道输出 | 每通道接收窗口 |
|---|---|---|---|---|---|---|
| ST-400G-QSFPDD-LR4-10KM-LC-C | 0~70℃ | Duplex LC | G.652 SMF | 10km目标 | -1.4~ +4.5dBm工程目标 | -8.2~ +4.5dBm工程目标 |
系列选型对比
| 400G 方向 | 封装 | 接口 | 介质 | 典型距离 |
|---|---|---|---|---|

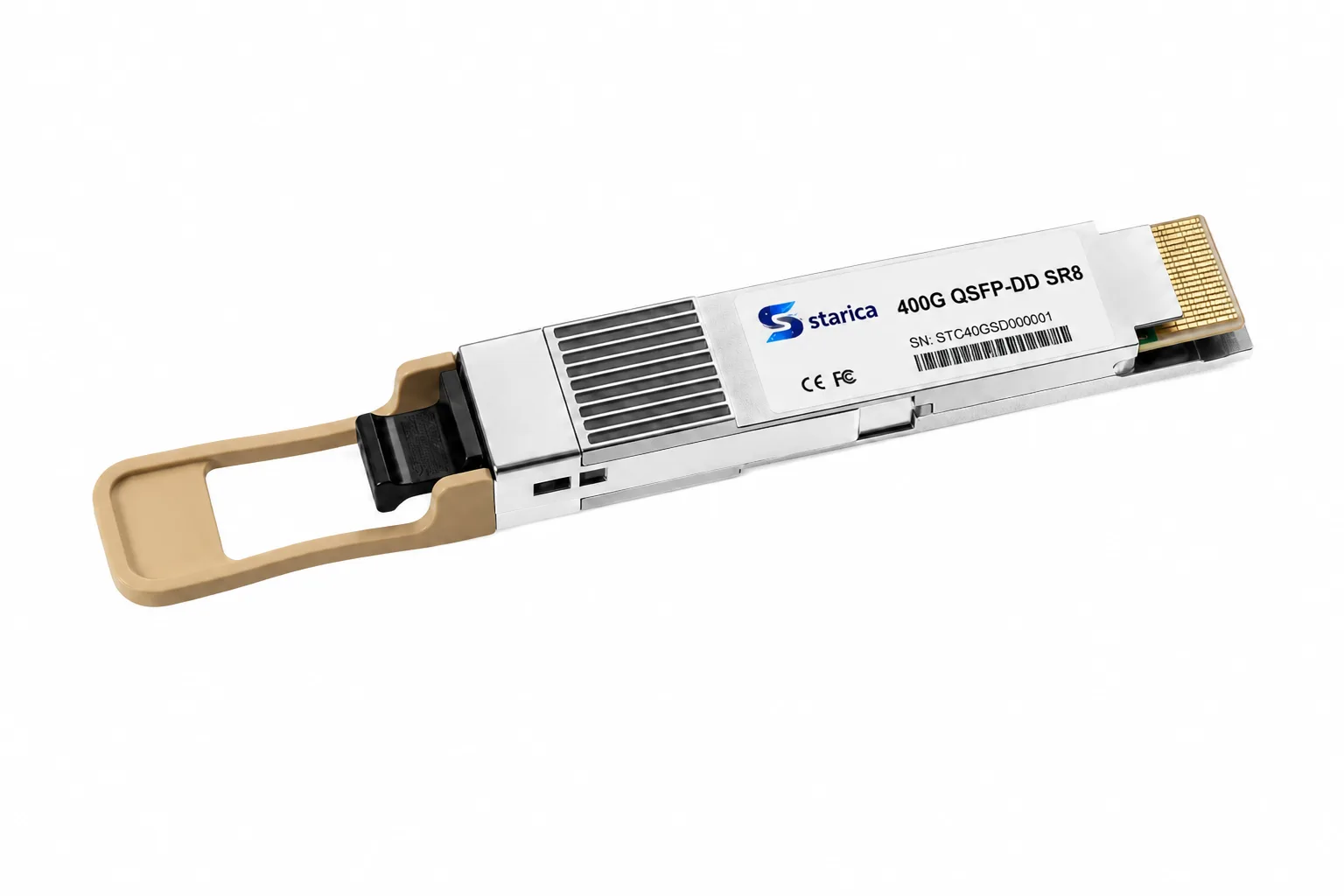

| QSFP-DD SR8 | QSFP-DD | MPO-16 | MMF | 100m OM4 |
| OSFP SR4 | OSFP | MPO-12 | MMF | 100m OM4 |
| QSFP112 SR4 | QSFP112 | MPO-12 | MMF | 100m OM4 |
| QSFP-DD DR4 | QSFP-DD | MPO-12 | SMF | 500m |

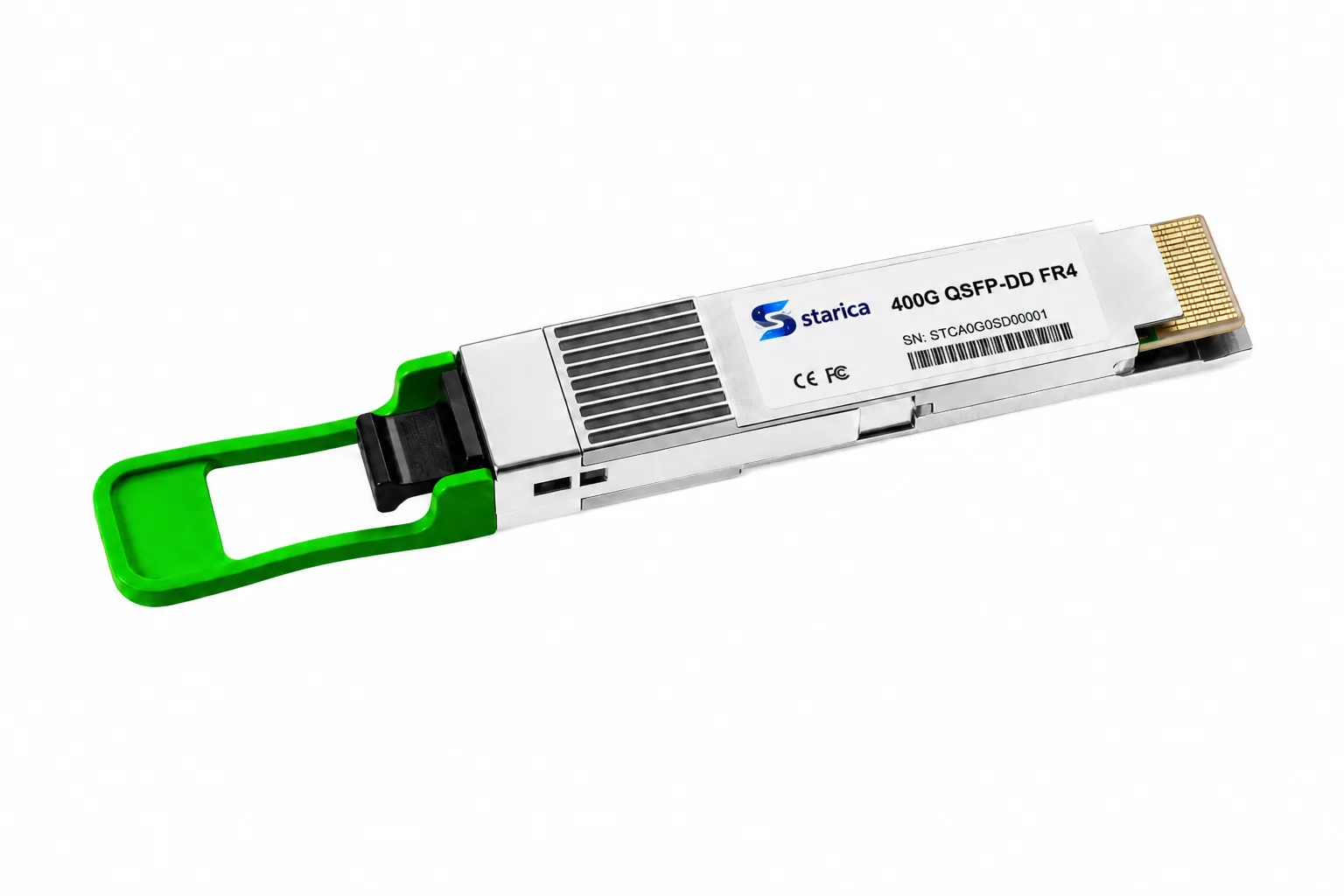

| QSFP-DD FR4 | QSFP-DD | Duplex LC | SMF | 2km |
| QSFP-DD LR4 | QSFP-DD | Duplex LC | SMF | 10km |
| QSFP-DD AOC | QSFP-DD | QSFP-DD to QSFP-DD | Active Optical Cable | 按订购长度 |
| QSFP-DD DAC | QSFP-DD | QSFP-DD to QSFP-DD | Passive Twinax | 按订购长度 |
- 园区骨干
- 跨楼宇互联
- 中长距数据中心链路
- 运营商边缘
